烘箱热老化法验证季戊四醇铝热稳定性14-13

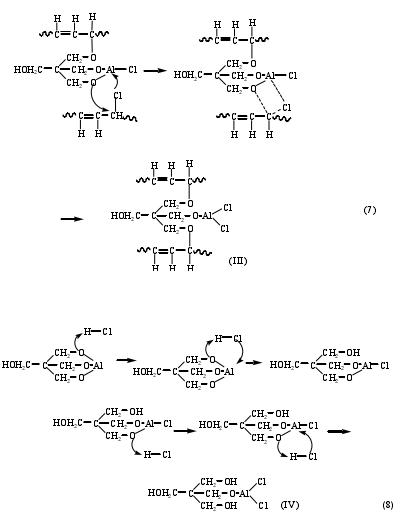

  通过上述实验可以得知季戊四醇铝可以显著改善PVC热稳定能力，作为热稳定剂一般有两种机理：（1）取代PVC链中活泼的氯原子（反应方程7）；（2）中和PVC降解放出的HCl抑制HCl的自催化作用（反应方程8）。为了明确季戊四醇铝与PVC反应机理，我们用滴定实验来考察季戊四醇铝中和HCl的能力。

  将质量为0.0500g的季戊四醇铝和CaSt2/ZnSt2分别溶解于30.00mL浓度为0.1mol/L的HCl溶液中，过量的HCl溶液用0.1mol/LNaOH返滴，酚酞做指示剂。

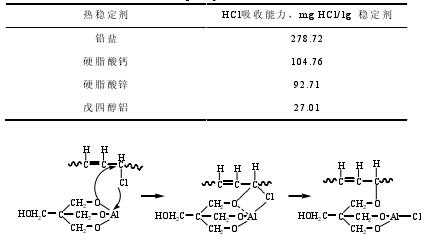

  通过计算（如表3-11所示），得出1g季戊四醇铝吸收27.01mgHCl，1g硬脂酸锌吸收92.71mg盐酸，1g硬脂酸钙吸收104.76mg盐酸，1g铅盐稳定剂吸收278.72mg，这说明季戊四醇铝吸收HCl的能力比CaSt2、ZnSt2以及铅盐弱，而季戊四醇铝可以很好的改善PVC的热稳定性能，因此我们可以得出季戊四醇铝通过取代PVC链中活泼氯原子来改善PVC热稳定性能。因为PVC链中的氯原子电负性比较高（约为3.16）而季戊四醇铝中的Al原子电负性比较低（约为1.61），因此使反应比较容易进行，形成稳定的络合物（III）。

  此外，从图3-5紫外光谱图也可以发现，添加稳定剂后，吸光度显著的减小，即共轭链浓度降低，这更有力的说明季戊四醇铝能有效的取代PVC链中的活泼氯原子，抑制共轭链的形成。
